Layer 3 Managed Switch - Configuration Management

Arsitektur Konfigurasi pada L3 Managed Switch

Pada L3 Managed Switch, terdapat dua jenis penyimpanan konfigurasi yang berfungsi secara berbeda:

1. Running Configuration (Konfigurasi Berjalan)
   • Lokasi : Disimpan di RAM (Volatile)
   • Sifat : Sementara, akan hilang ketika switch di-reboot
   • Fungsi : Menampung semua perubahan pengaturan yang sedang aktif saat ini. Ketika Anda mengubah setting melalui Web Panel, perubahan tersebut langsung diterapkan ke dalam Running Configuration.
2. Startup Configuration (Konfigurasi Awal)
   • Lokasi : Disimpan di NVRAM (Non-Volatile)
   • Sifat : Permanen
   • Fungsi : File konfigurasi yang akan dimuat oleh switch setiap kali perangkat dinyalakan atau di-reboot.

Prosedur Penyimpanan Konfigurasi

Untuk memastikan perubahan pengaturan tidak hilang, ikuti langkah berikut:

1. Modifikasi Pengaturan : Lakukan perubahan melalui Web Panel. Pada tahap ini, perubahan hanya tersimpan di Running Configuration.
2. Verifikasi : Pastikan pengaturan yang baru diterapkan sudah berjalan sesuai dengan keinginan.

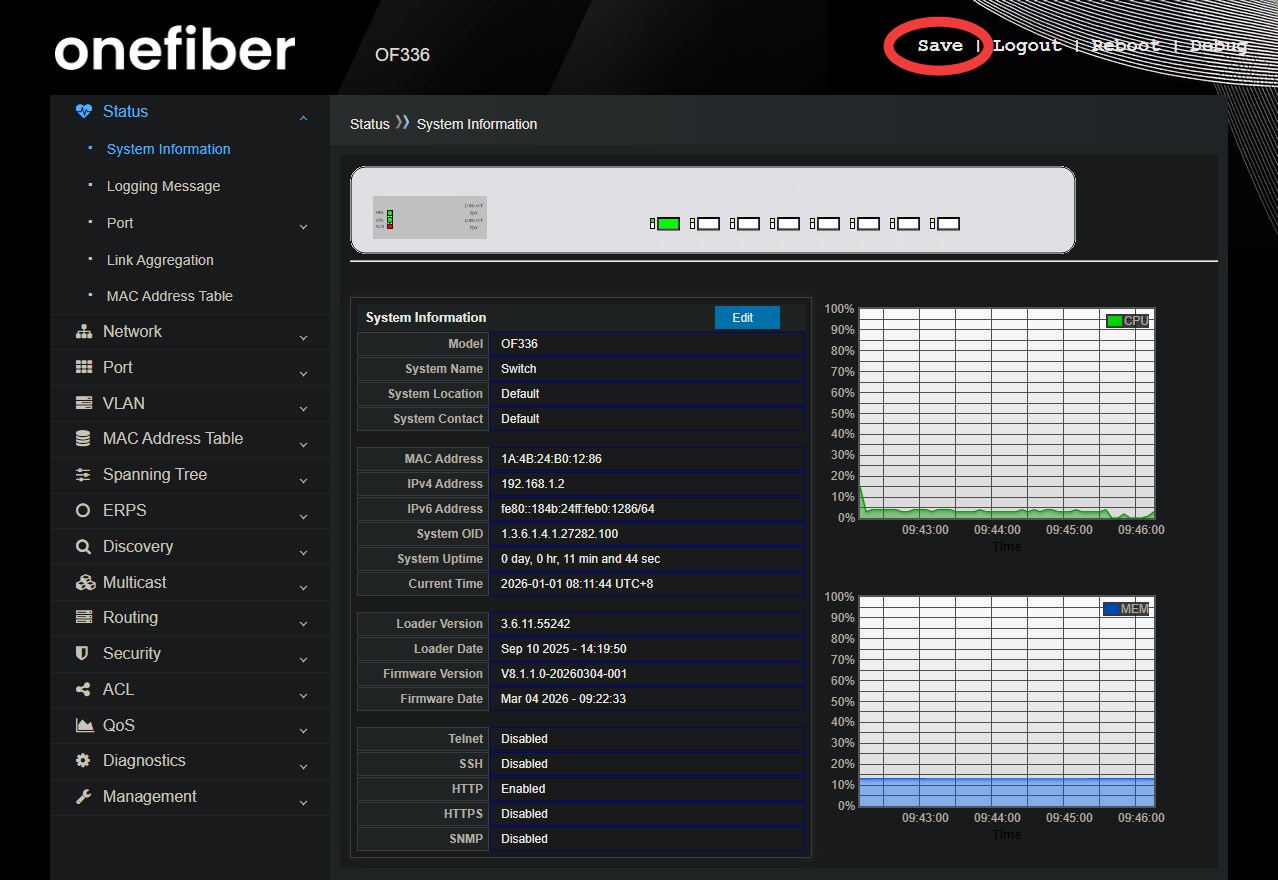

3. Eksekusi Perintah Save: Klik tombol Save di bagian kanan atas untuk menyalin data dari Running Configuration ke Startup Configuration.

❗PENTING❗

Apabila anda lupa melakukan Save, maka pengaturan yang anda buat akan hilang ketika switch di reboot.
