Smart Managed Switch - Link Aggregation (LACP)

💡 Best Practice💡

Kami menyarankan untuk selalu menggunakan LACP-Active di kedua endpoints untuk LACP setup yang lebih robust dan reliable

Konfigurasi Link Aggregation

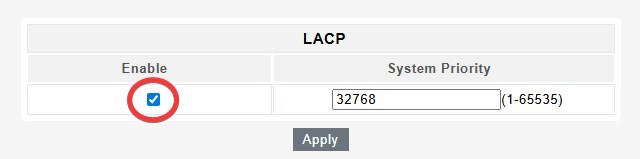

Di halaman Configuration > LACP, LACP Enable : Checked lalu Apply

Parameter lainnya di halaman ini:

System Priority : Untuk menentukan endpoint mana yang bertindak sebagai master (lebih tinggi = master, lebih rendah = slave). Kami sarankan nominal default 32768 tidak perlu diubah.
Port Priority : Untuk menentukan port mana yang diprioritaskan apabila Trunk Group menggunakan backup port. Tidak perlu diubah.
Timeout :
- Long (default) : LACP negotiation signal dicek setiap 30 detik.
- Short : LACP negotiation signal dicek setiap 1 detik

Di halaman Configuration > Trunk Group Setting, buat Trunk Group yang minimal berisi 2 buah port, seperti contoh berikut:

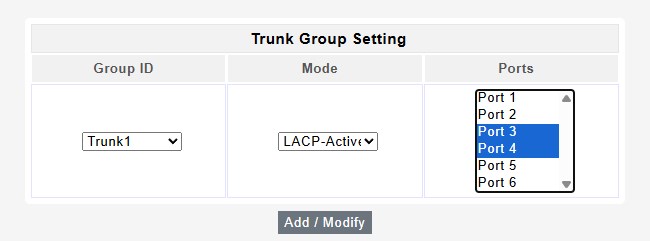

Menambahkan Trunk Group baru dengan Port 3 & 4 sebagai anggota dengan mode LACP Active

❗PERHATIAN❗

LACP membutuhkan kedua sisi (switch DAN device) untuk di-setup secara benar agar bisa berjalan dengan baik, kesalahan setup dapat menyebabkan kehilangan koneksi network antara kedua device

LACP Tutorial - Synology NAS

Di tutorial ini kami akan menjelaskan cara membuat link aggregation yang benar antara Smart Managed Switch Onefiber dengan Synology NAS, dengan ruleset sebagai berikut:

Port yang digunakan adalah
- Switch Port 3 <> Synology NAS Port 3
- Switch Port 4 <> Synology NAS Port 4
Metode LACP yang digunakan adalah LACP Active

Step by step yang harus dilakukan:

1. Membuat Interface Bond di Synology

Di Synology Web Panel, navigasi ke Control Panel > Network > Network Interface:

Tekan tombol Create > Create Bond
Pilih IEEE 802.3ad Dynamic Link Aggregation, tekan Next
Checklist LAN 3 dan LAN 4, tekan Next

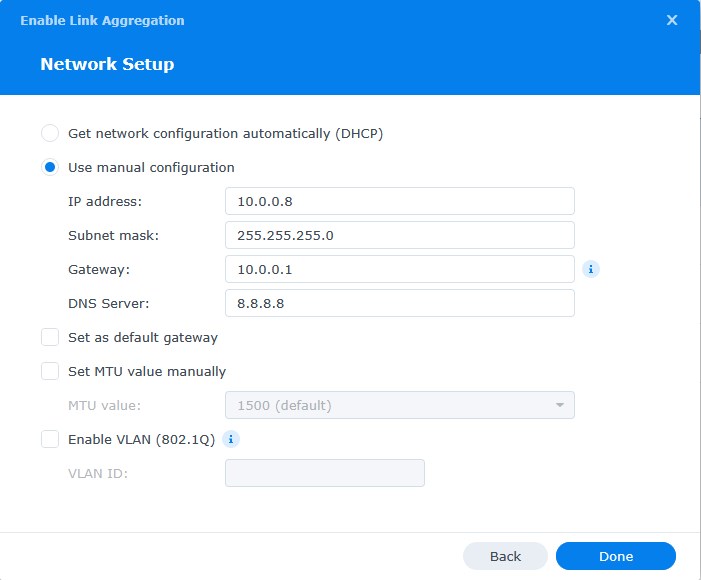

Masukkan settingan IP yang akan digunakan (DHCP ataupun Static IP), tekan Done

2. Membuat Trunk Group di Smart Managed Switch Onefiber

Di halaman Configuration > Trunk Group Setting, buat Trunk Group, pilih mode LACP-Active dengan Port 3 dan Port 4 sebagai member (gunakan Ctrl di keyboard untuk memilih lebih dari satu port)

3. Enable LACP Negotiation Signal

Di halaman Configuration > LACP, LACP Enable : Checked lalu Apply

4. Sambungkan Kabel RJ45 dari Switch ke Synology NAS

Pasang kabel RJ45 dari Port 3 switch ke Port 3 Synology NAS, dan juga dari Port 4 switch ke Port 4 Synology NAS

Setelah hal ini selesai dilakukan, kita dapat mengecek status LACP di sisi switch di halaman Configuration > LACP

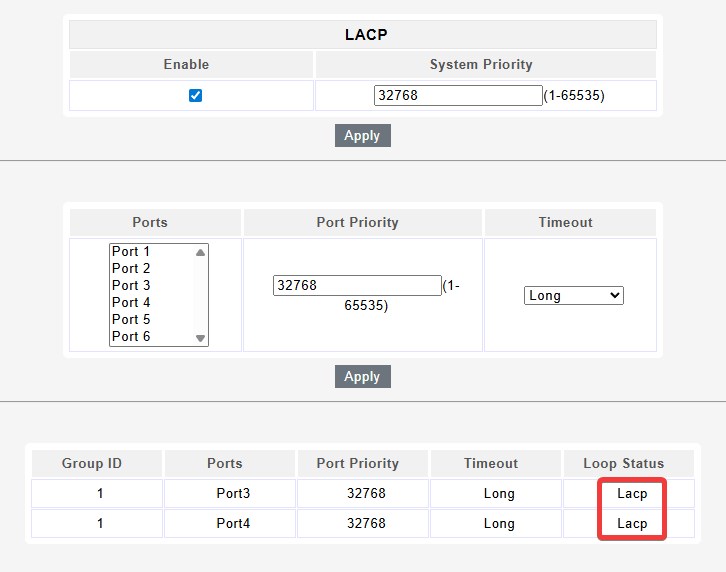

Ketika LACP berstatus optimal (seluruh link berjalan dengan baik), Loop Status di seluruh Port Member akan berstatus Lacp

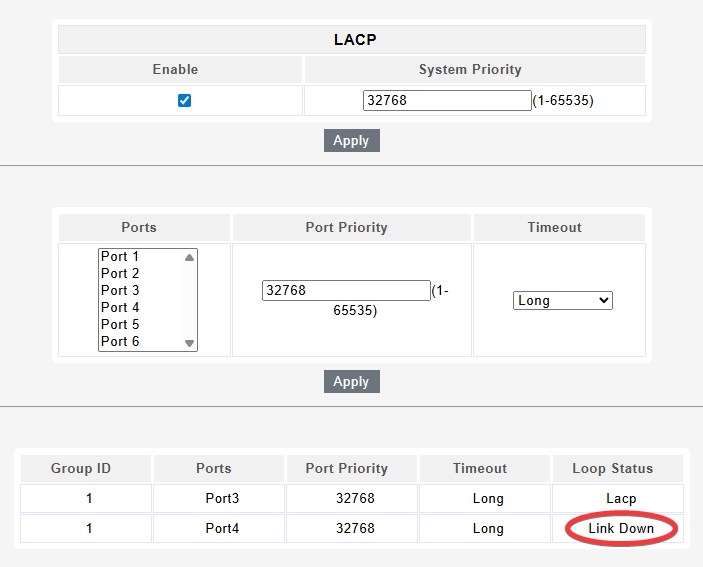

Ketika salah satu port / kabel tidak berfungsi sebagaimana mestinya, maka Loop Status akan berstatus Link Down

Kita bisa melakukan pengecekan dari sisi Synology NAS juga, di halaman Control Panel > Network > Network Interface

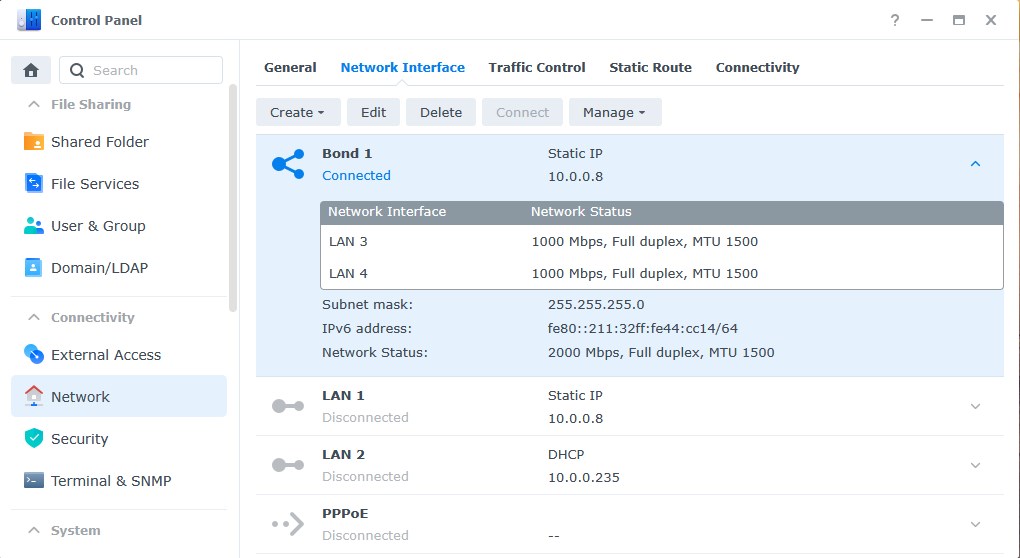

Bond 1 dengan member port LAN 3 dan LAN 4 berjalan optimal, Network Status : 2000 Mbps Full Duplex

- End of Tutorial -
